Jak wybrać parownik MVR do oczyszczania ścieków o wysokim ChZT

Zarządzanie ściekami przemysłowymi o wysokiej zawartości ChZT i TDS stwarza poważne wyzwania operacyjne w produkcji chemicznej, farmaceutycznej i przetwórstwie żywności. Konwencjonalne metody oczyszczania ścieków często zawodzą. Procesy biologiczne szybko zawodzą pod wpływem toksycznych wstrząsów lub ekstremalnych stężeń ChZT. Tradycyjne odparowanie termiczne opiera się na energii lotnej pary i ma trudności z utrzymaniem wydajności podczas przetwarzania złożonych, wysoce stężonych roztworów soli. Mechaniczna rekompresja pary (MVR) zapewnia niezawodną technologię separacji termicznej, umożliwiającą osiągnięcie zerowego wypływu cieczy (ZLD) i drastyczną redukcję objętości ścieków. Określenie prawidłowego Parownik MVR do ścieków wymaga rygorystycznej oceny składu chemicznego cieczy, dynamiki energetycznej i niezawodności działania. Zbadamy konkretne parametry inżynieryjne niezbędne do zaprojektowania, wyboru i wdrożenia wysoce efektywnego systemu odparowania dostosowanego do złożonych strumieni przemysłowych.

• Ekonomika energetyczna: Systemy MVR zazwyczaj zmniejszają zużycie energii o 60–75% w porównaniu z tradycyjnymi parownikami wielofunkcyjnymi (MEE), działając jako zaawansowany system pompy ciepła, który odzyskuje utajone ciepło poprzez mechaniczną kompresję.

• Projekt podyktowany chemią: Ścieki o wysokim ChZT wymagają specjalnych konstrukcji wymienników ciepła (np. wymuszonego obiegu nad opadającą warstwą) i precyzyjnej kontroli temperatury, aby złagodzić poważne zanieczyszczenie, osadzanie się kamienia i podwyższenie temperatury wrzenia.

• Wybór materiału ma kluczowe znaczenie: obecność chlorków i żrących substancji organicznych w strumieniach o wysokim ChZT wymaga precyzyjnej obróbki metalurgicznej (np. tytanu, stali nierdzewnej typu Duplex), aby zapobiec katastrofalnym awariom sprzętu.

• Obowiązkowe badania pilotażowe: modelowanie teoretyczne jest niewystarczające; wymagane są testy laboratoryjne lub pilotażowe (np. szybkość parowania 5,0–16,0 kg/h) w celu sprawdzenia wskaźników wydajności i ustalenia podstawowych cykli konserwacji przed pełnym wydatkiem CapEx.

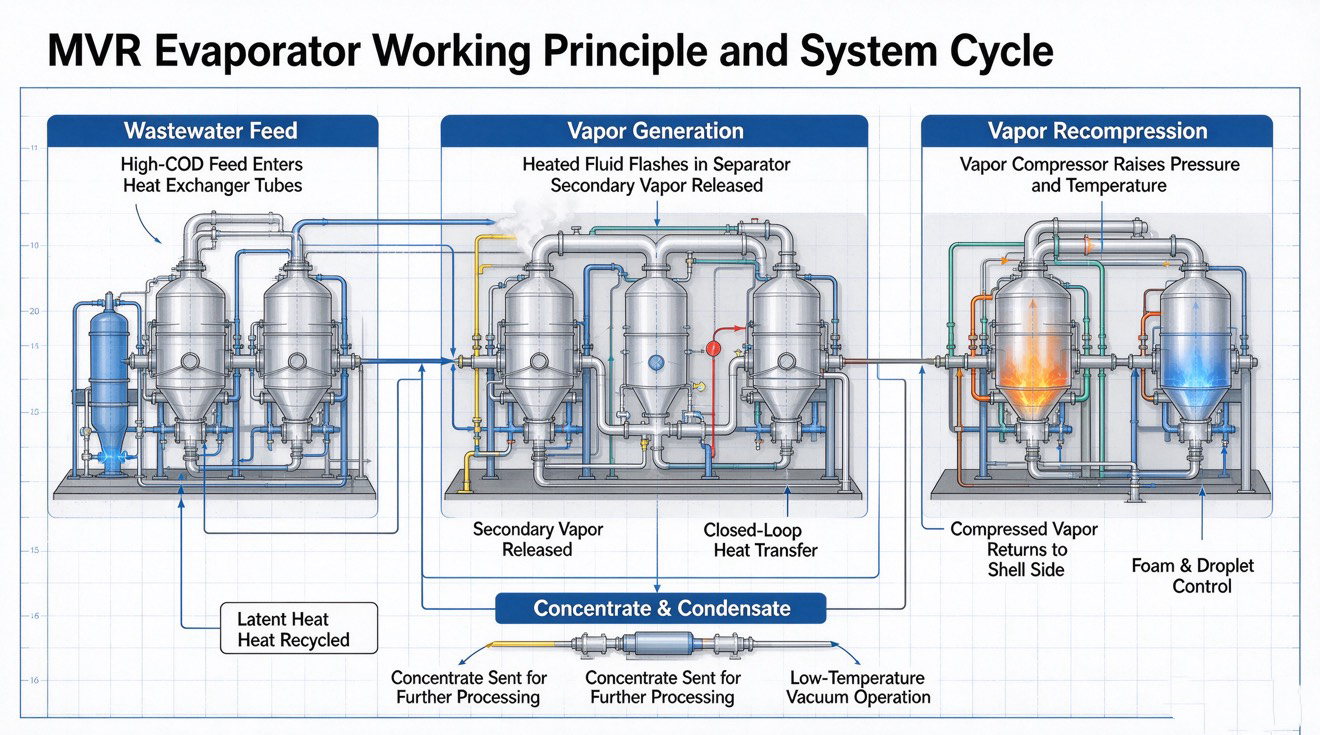

Jak działają parowniki MVR w przypadku ścieków o wysokiej zawartości ChZT

Parowniki MVR oczyszczają ścieki o wysokim ChZT poprzez odzysk ciepła pary, zmniejszenie zewnętrznego zużycia pary i poprawę efektywności energetycznej. System spręża parę wtórną w celu podniesienia jej temperatury, dzięki czemu może służyć jako źródło ciepła w celu ciągłego parowania.

1. Recykling ciepła pary

Technologia MVR wykorzystuje mechaniczną sprężarkę w celu zwiększenia ciśnienia i temperatury generowanej pary. Sprężona para następnie skrapla się w wymienniku ciepła, przekazując ciepło z powrotem do ścieków i zmniejszając zapotrzebowanie na dodatkową parę podczas pracy w stanie ustalonym.

2. Odparowanie próżniowe w niskiej temperaturze

Działanie próżniowe obniża temperaturę wrzenia ścieków, pomagając zmniejszyć ryzyko degradacji termicznej, osadzania się kamienia i korozji. Temperatury robocze zależą od składu ścieków i konstrukcji systemu, dlatego kontrola podciśnienia jest ważna dla stabilnego parowania.

3. Zarządzanie wyzwaniami związanymi ze ściekami o wysokim ChZT

Wysokie stężenia substancji organicznych mogą wpływać na wydajność parowania poprzez kilka czynników:

• Podwyższenie punktu wrzenia (BPE): Zwiększa temperaturę wymaganą do odparowania.

• Wysoka lepkość: zmniejsza wydajność wymiany ciepła i zwiększa moc cyrkulacji.

• Pieni się: powoduje przenoszenie cieczy i może uszkodzić elementy sprężarki.

• Kamień i zanieczyszczenia: Zmniejsz wydajność wymiennika ciepła i zwiększ wymagania dotyczące czyszczenia.

4. Efektywność operacyjna i niezawodność systemu

Niezawodne działanie MVR wymaga skutecznej separacji oparów, stabilnej kontroli temperatury i regularnej konserwacji metodą czyszczenia na miejscu (CIP). Właściwa konstrukcja systemu pomaga utrzymać jakość destylatu, skrócić przestoje sprężarki i zapewnić ciągłe stężenie ścieków.

Kluczowe czynniki wpływające na wybór odpowiedniego sprzętu

Konfiguracje wymienników ciepła

Dobór wymiennika ciepła zależy od lepkości ścieków, ChZT, TDS i skłonności do osadzania się kamienia. Wyparki z opadającym filmem nadają się do cieczy o niskiej lepkości, natomiast systemy z wymuszonym obiegiem są preferowane w przypadku ścieków o wysokim ChZT, wysokim TDS i krystalizujących ściekach. Płytowe wymienniki ciepła oferują kompaktowe konstrukcje, ale wymagają dokładnego rozważenia zanieczyszczeń i konserwacji.

Wybór technologii sprężarki

Wybór sprężarki ma kluczowe znaczenie dla wydajności parownika MVR. Wymagany stopień sprężania zależy od wysokości punktu wrzenia (BPE), przepływu pary i wymagań dotyczących wymiany ciepła. Dmuchawy Rootsa nadają się do niektórych zastosowań, w których występuje wyższy wzrost ciśnienia, podczas gdy sprężarki odśrodkowe są powszechnie stosowane w przypadku dużych prędkości przepływu pary.

Właściwa separacja par i ochrona sprężarki pomagają zapobiegać przenoszeniu cieczy i uszkodzeniom sprzętu.

Metalurgia i Materiały Budowlane

Dobór materiału powinien uwzględniać stężenie chlorków, pH, temperaturę roboczą i korozyjność ścieków. Wybór kompatybilnych materiałów pomaga zapobiegać wżerom, pękaniu korozyjnemu naprężeniowemu i przedwczesnym awariom sprzętu.

MVR kontra MEE: kompromisy koncepcyjne i efektywność operacyjna

Mechaniczna rekompresja pary (MVR) i odparowanie wieloefektowe (MEE) różnią się głównie zużyciem energii, wymaganiami dotyczącymi infrastruktury i kosztami operacyjnymi. MVR odzyskuje ciepło pary za pomocą sprężarki napędzanej elektrycznie, podczas gdy MEE ponownie wykorzystuje ciepło na wielu etapach odparowania, ale zazwyczaj wymaga zewnętrznego źródła pary.

MVR kontra MEE: kluczowe porównanie

Kluczowy wniosek: MVR może zmniejszyć zapotrzebowanie na energię cieplną i koszty operacyjne, szczególnie tam, gdzie opłaca się korzystać z energii elektrycznej. Rzeczywiste oszczędności zależą jednak od charakterystyki ścieków, cen mediów i projektu systemu.

Rozmiarowanie, skalowalność i testy pilotażowe

Właściwy dobór parownika MVR wymaga oceny składu ścieków, wydajności parowania, zachowania się kamienia i elastyczności działania. Testy pilotażowe pomagają zweryfikować wydajność przed instalacją na pełną skalę, szczególnie w przypadku ścieków przemysłowych o wysokim ChZT lub złożonych ścieków przemysłowych.

1. Charakterystyka ścieków

Analizuj ChZT, TDS, pH, lepkość i podwyższenie temperatury wrzenia (BPE), aby określić zachowanie ścieków podczas zatężania. Parametry te wpływają na efektywność wymiany ciepła, wymagania sprężarki i dobór sprzętu.

2. Testy pilotażowe i weryfikacja wydajności

Testy pilotażowe pomagają zweryfikować wydajność odparowania, zachowanie koncentratu i jakość destylatu w realistycznych warunkach pracy.

3. Elastyczność i skalowalność pojemności

Natężenia przepływu ścieków przemysłowych często zmieniają się w zależności od zapotrzebowania produkcyjnego. Systemy MVR wyposażone w przetwornice częstotliwości (VFD) mogą regulować pracę sprężarki i pompy obiegowej w zaprojektowanym zakresie roboczym. Właściwa zdolność ograniczania pomaga utrzymać stabilną wydajność przy zmiennym obciążeniu.

4. Integracja z systemami zerowego rozładowania cieczy (ZLD).

Parowniki MVR mogą służyć jako kluczowy stopień zatężania w systemach o zerowym wyładowaniu cieczy (ZLD). Skuteczna integracja obejmuje:

• Obróbka wstępna: Usunąć zawieszone ciała stałe, oleje i inne substancje zanieczyszczające.

• Odparowanie MVR: Zatężyć ścieki i odzyskać kondensat.

• Krystalizacja: Dalsza obróbka stężonej solanki w celu odzyskania substancji stałych.

• Separacja ciała stałego i cieczy: Oddzielić kryształy lub osad do późniejszej obróbki.

Kluczowy wniosek: Pomyślny projekt systemu MVR zależy od dokładnej analizy ścieków, reprezentatywnych testów pilotażowych, elastycznej kontroli wydajności i właściwej integracji z urządzeniami do oczyszczania przed i za oczyszczalnią.

Wniosek

Aby skutecznie kontynuować projekt redukcji ilości ścieków, wykonaj następujące kroki:

• Rozpocznij kompleksową charakterystykę ścieków w celu ustalenia podstawowych wskaźników ChZT, BZT, TDS, pH i stężeń chlorków.

• Skontaktuj się z wyspecjalizowaną firmą zajmującą się inżynierią separacji termicznej, aby przeprowadzić wstępne studium wykonalności w oparciu o konkretne wymagania dotyczące objętości.

• Zleć test pilotażowy z wykorzystaniem reprezentatywnej próbki ścieków w celu sprawdzenia współczynnika osadzania się kamienia, BPE i zużycia energii.

• Zdefiniuj wymagania dotyczące wstępnej obróbki wstępnej niezbędne do ochrony parownika przed zawieszonymi ciałami stałymi i wolnymi olejami.

Często zadawane pytania

P: Jakie jest typowe zużycie energii przez parownik MVR?

Odp.: Zużycie energii zazwyczaj waha się od 15 do 35 kWh na tonę odparowanej wody. Dokładne obciążenie elektryczne zależy w dużym stopniu od temperatury wrzenia ścieków, wymaganego stopnia sprężania i sprawności mechanicznej konkretnej zastosowanej sprężarki.

P: Czy parownik MVR może jednocześnie obsługiwać wysoki ChZT i wysoki TDS?

O: Tak. Obsługa obu wymaga konstrukcji wymiennika ciepła z wymuszonym obiegiem. Ruch płynu o dużej prędkości zapobiega miejscowemu wrzeniu i zarządza wytrącaniem się ciał stałych oraz wysoką lepkością związaną ze złożonymi strumieniami substancji organicznych i soli.

P: W jaki sposób podwyższenie temperatury wrzenia (BPE) wpływa na projekt systemu?

Odp.: Wysokie BPE oznacza, że ​​ścieki wrze w wyższej temperaturze niż czysta woda. Wymaga to większego wzrostu temperatury na dmuchawie, aby utrzymać wymianę ciepła, co decyduje o tym, czy konieczna jest sprężarka wyporowa jednostopniowa, wielostopniowa czy wysokociśnieniowa.

P: Dlaczego niektóre systemy działają w niższych temperaturach?

Odp.: Praca w próżni umożliwia gotowanie ścieków w niższych temperaturach, zazwyczaj pomiędzy 48°C a 80°C. Zapobiega to degradacji termicznej i polimeryzacji wrażliwych substancji organicznych, zmniejsza potencjał tworzenia się kamienia i minimalizuje naprężenia termiczne sprzętu.

P: Jaka jest rola eliminatora mgły w tym systemie?

Odp.: Eliminator mgły, czyli podkładka odmgławiająca, znajduje się w kopule separatora pary i wychwytuje porwane kropelki cieczy ze strumienia pary. Zapobiega przedostawaniu się silnie skoncentrowanych, korozyjnych kropel solanki do sprężarki, co w przeciwnym razie mogłoby spowodować poważną erozję wirnika i awarię mechaniczną.

P: Jak zapobiegać osadzaniu się kamienia podczas oczyszczania ścieków przemysłowych?

Odp.: Kamień zapobiega się poprzez utrzymywanie wysokich prędkości płynu poprzez wymuszoną cyrkulację, wykorzystanie technik zaszczepiania kryształów w celu wywołania wytrącania się w płynie zbiorczym, a nie na ściankach rurek, oraz wdrażanie rutynowych, zautomatyzowanych cykli mycia chemicznego metodą czyszczenia na miejscu (CIP).
