Chi phí năng lượng công nghiệp và các giới hạn nghiêm ngặt về xả nước thải buộc các nhà vận hành nhà máy phải suy nghĩ lại về quy trình tách nhiệt và xả chất lỏng bằng không (ZLD). Các phương pháp bay hơi truyền thống bằng hơi nước, như thiết bị bay hơi đơn hoặc đa tác dụng, mang lại gánh nặng vận hành lâu dài không bền vững. Những thiết lập cũ này đòi hỏi nhiều năng lượng nhiệt và không thu hồi được nhiệt ẩn một cách hiệu quả. Cơ chế nén hơi cơ học (MVR) thay thế các phương pháp lỗi thời này, giảm mức tiêu thụ năng lượng tới 90%. Chúng tôi sẽ chia nhỏ Chi phí thiết bị bay hơi MVR từ góc độ kỹ thuật. Bạn phải tách biệt thực tế vốn trả trước khỏi lợi ích tiết kiệm hoạt động lâu dài và tái sử dụng nước. Phân tích này cung cấp nền tảng kỹ thuật cần thiết để đánh giá khả năng tồn tại của hệ thống, lựa chọn ngành luyện kim phù hợp và dự báo chính xác lợi tức đầu tư mà không cần dựa vào thị trường nhiên liệu hóa thạch dễ biến động.
Sự thay đổi CAPEX so với OPEX: Hệ thống thiết bị bay hơi MVR yêu cầu vốn đầu tư ban đầu cao hơn hệ thống nhiệt truyền thống nhưng giảm đáng kể chi phí vận hành bằng cách thay thế hơi nước trực tiếp bằng năng lượng điện hiệu quả cao.
Đường cơ sở về hiệu quả năng lượng: Mức tiêu thụ điện thông thường dao động từ 25 đến 70 kWh trên mỗi tấn nước bay hơi, với các hệ thống được tối ưu hóa cao giảm xuống 20–30 kWh/tấn tùy thuộc vào đặc tính nguyên liệu.
Giá trị thu hồi nước ngưng: Ngoài việc tiết kiệm năng lượng, hệ thống MVR còn thu hồi hơn 90% nước ngưng chất lượng cao, giảm đáng kể chi phí lấy nước thô và phí xả thải của thành phố.
Tác động của vật liệu và máy nén: Tổng chi phí hệ thống phụ thuộc nhiều vào vật liệu xây dựng cần thiết (ví dụ: Titanium so với thép không gỉ 316L) và loại máy nén cơ học được sử dụng.
Thời gian hoàn vốn: Đối với các ứng dụng công nghiệp công suất cao, liên tục, thời gian ROI thường dao động từ 1 đến 3 năm do lượng nhiệt năng tiết kiệm được hàng năm rất lớn.
Mục lục
Chi phí ban đầu của Hệ thống bay hơi MVR phụ thuộc vào công nghệ máy nén, thiết kế bộ trao đổi nhiệt, vật liệu xây dựng và yêu cầu tự động hóa. Mặc dù hệ thống MVR thường yêu cầu đầu tư ban đầu cao hơn so với các thiết bị bay hơi chạy bằng hơi nước thông thường nhưng khả năng thu hồi nhiệt của chúng có thể giảm chi phí năng lượng lâu dài.
Lựa chọn máy nén ảnh hưởng trực tiếp đến chi phí thiết bị và hiệu quả sử dụng năng lượng. Các công nghệ máy nén khác nhau phù hợp với công suất hơi và yêu cầu nâng nhiệt độ khác nhau.
Loại máy nén |
Ưu điểm chính |
Ứng dụng phù hợp |
|---|---|---|
Máy thổi rễ |
Tăng áp suất phù hợp ở công suất nhỏ hơn |
Hệ thống MVR vừa và nhỏ |
Quạt ly tâm |
Lưu lượng hơi cao khi tăng áp suất thấp |
Sự bay hơi BPE thấp |
Máy nén ly tâm |
Nén hơi khối lượng lớn hiệu quả |
Hệ thống MVR công nghiệp lớn |
Chi phí trao đổi nhiệt phụ thuộc vào khả năng bay hơi, diện tích truyền nhiệt và chênh lệch nhiệt độ vận hành. Hệ thống MVR thường yêu cầu bề mặt truyền nhiệt đáng kể do lực truyền động nhiệt độ tương đối nhỏ. Kích thước bộ trao đổi nhiệt thích hợp sẽ cải thiện hiệu quả trong khi kiểm soát đầu tư thiết bị.
Lựa chọn vật liệu ảnh hưởng đến khả năng chống ăn mòn, tuổi thọ thiết bị và chi phí vốn. Nước thải mạnh có chứa clorua hoặc axit có thể yêu cầu hợp kim nâng cấp thay vì thép không gỉ tiêu chuẩn.
Vật liệu |
Chống ăn mòn |
Chi phí tương đối |
|---|---|---|
Thép không gỉ 316L |
Thích hợp cho điều kiện ăn mòn nhẹ |
Thấp |
Song công 2205 |
Cải thiện khả năng kháng clorua |
Trung bình |
Siêu song công 2507 |
Khả năng chống ăn mòn cục bộ cao |
Cao |
Titan lớp 2 |
Sức đề kháng tuyệt vời trong nhiều môi trường clorua |
Rất cao |
Hệ thống MVR cũng yêu cầu các bộ phận hỗ trợ như bộ sấy sơ bộ thức ăn, thiết bị chân không, hệ thống Làm sạch tại chỗ (CIP) và điều khiển tự động. Hệ thống PLC/SCADA, cảm biến và Bộ truyền động tần số thay đổi (VFD) giúp duy trì hoạt động ổn định và bảo vệ các thiết bị quan trọng.
Chi phí vận hành MVR chủ yếu bao gồm điện, bảo trì, vệ sinh và vận hành thiết bị phụ trợ. Bằng cách thu hồi và tái sử dụng nhiệt hơi, công nghệ MVR có thể giảm đáng kể nhu cầu hơi nước bên ngoài và yêu cầu làm mát.
Tiêu thụ điện là chi phí vận hành chính của thiết bị bay hơi MVR. Tùy thuộc vào đặc tính nước thải và thiết kế hệ thống, mức tiêu thụ cụ thể có thể dao động từ khoảng 20–70 kWh cho mỗi tấn nước bay hơi. Yêu cầu về độ cao và độ nén của điểm sôi cao hơn thường làm tăng nhu cầu năng lượng.
Công nghệ MVR tái chế hơi thứ cấp làm môi trường gia nhiệt, giảm nhu cầu sử dụng hơi nước liên tục bên ngoài trong quá trình vận hành ở trạng thái ổn định. Nó cũng có thể giảm mức tiêu thụ nước làm mát so với các hệ thống bay hơi đa tác dụng thông thường, giúp giảm chi phí tiện ích.
Thu hồi nước ngưng tạo cơ hội tái sử dụng nước đã xử lý trong các quy trình công nghiệp, hệ thống làm mát hoặc làm sạch thiết bị. Tỷ lệ thu hồi thực tế và chất lượng nước phụ thuộc vào thành phần nước thải và cấu hình hệ thống. Việc xử lý bổ sung có thể cần thiết trước khi tái sử dụng.
Bảo trì MVR định kỳ tập trung vào độ tin cậy của máy nén, độ sạch của bộ trao đổi nhiệt và giám sát quy trình. Kiểm tra phòng ngừa và vệ sinh theo lịch trình giúp duy trì hiệu quả sử dụng năng lượng và giảm thiểu tình trạng ngừng hoạt động đột xuất.
Các hoạt động bảo trì chính bao gồm:
Giám sát máy nén: Kiểm tra độ rung, vòng bi và bôi trơn.
Làm sạch bộ trao đổi nhiệt: Thực hiện CIP dựa trên các điều kiện tắc nghẽn.
Kiểm tra con dấu: Kiểm tra các bộ phận bịt kín cơ học hiện hành.
Giám sát hệ thống: Theo dõi nhiệt độ, áp suất và mức tiêu thụ năng lượng.
Thành phần nước thải ảnh hưởng trực tiếp đến hiệu suất thiết bị bay hơi MVR và lựa chọn thiết bị. Độ cao điểm sôi cao (BPE) làm tăng nhu cầu năng lượng của máy nén, trong khi canxi, silica và các chất cặn khác làm giảm hiệu suất truyền nhiệt. Phân tích nước thải thích hợp giúp tối ưu hóa vật liệu, tốc độ tuần hoàn và yêu cầu làm sạch.
Thiết bị bay hơi màng rơi giúp truyền nhiệt hiệu quả cho nước thải có độ nhớt thấp, tỷ lệ cặn thấp, giảm tiêu thụ năng lượng. Thiết bị bay hơi tuần hoàn cưỡng bức phù hợp hơn với chất lỏng có độ nhớt cao, TDS cao và kết tinh, mang lại khả năng chống bám bẩn được cải thiện nhưng cần thêm năng lượng bơm.
Công suất thiết bị bay hơi MVR ảnh hưởng đến chi phí thiết bị, hiệu suất năng lượng và yêu cầu lắp đặt. Các hệ thống mô-đun nhỏ hơn giúp đơn giản hóa việc vận chuyển và vận hành, trong khi các hệ thống tùy chỉnh lớn hơn hỗ trợ khối lượng xử lý cao hơn. Quy mô phù hợp giúp cân bằng vốn đầu tư, chi phí vận hành và nhu cầu mở rộng trong tương lai.

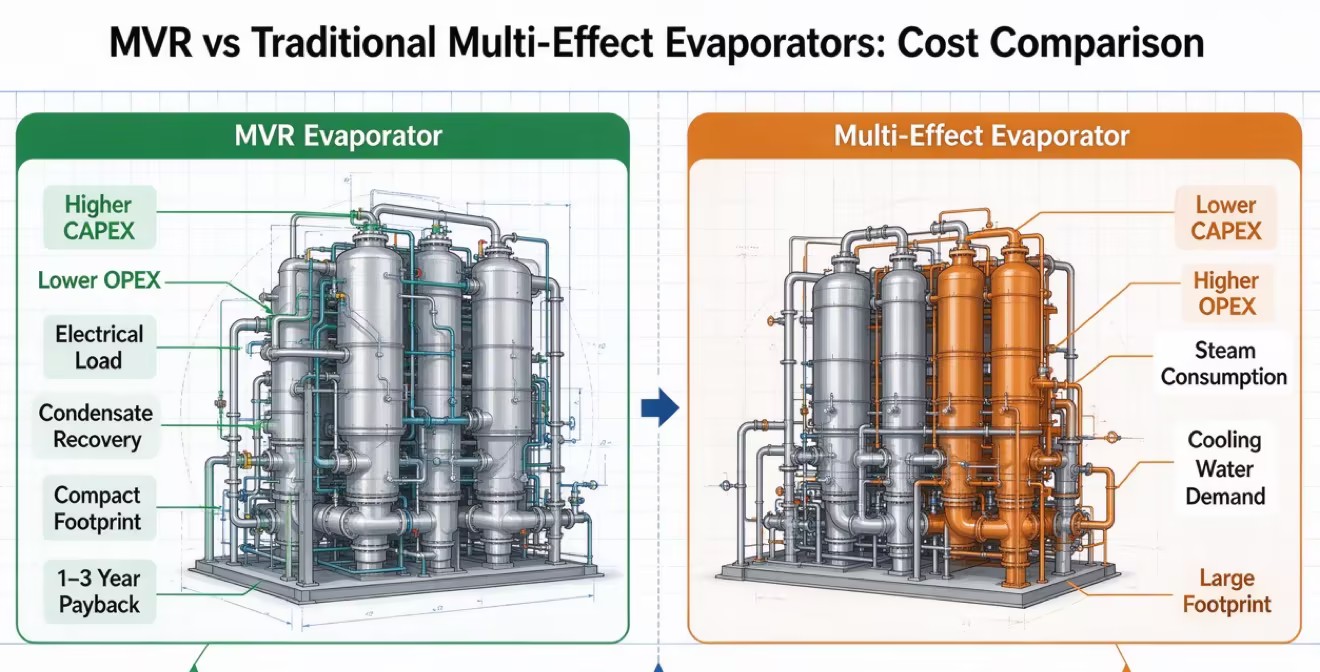

Hệ thống MVR sử dụng máy nén chạy bằng điện để tái chế nhiệt hơi, trong khi Thiết bị bay hơi đa tác dụng (MEE) dựa vào hơi nước bên ngoài và nhiều giai đoạn bay hơi. MVR có thể giảm mức tiêu thụ hơi nước và lượng khí thải liên quan, đặc biệt khi chạy bằng điện có hàm lượng carbon thấp. Hiệu quả kinh tế phụ thuộc vào giá tiện ích địa phương và điều kiện hoạt động.
Thiết bị bay hơi MVR có thể cần ít không gian lắp đặt hơn hệ thống MEE truyền thống nhưng cần đủ công suất điện để vận hành máy nén. Các cơ sở nên đánh giá không gian sàn, khả năng tiếp cận bảo trì, công suất máy biến áp và nâng cấp cơ sở hạ tầng điện trước khi lựa chọn thiết bị.
Sự bám cặn và đóng cặn làm giảm hiệu quả truyền nhiệt, tăng mức tiêu thụ năng lượng và có thể khiến hệ thống ngừng hoạt động. Vận tốc tuần hoàn phù hợp, thiết kế bộ trao đổi nhiệt phù hợp và hệ thống Làm sạch tại chỗ (CIP) tự động giúp kiểm soát cặn bám và duy trì hiệu suất MVR ổn định.
Độ tin cậy của máy nén là điều cần thiết cho hoạt động MVR liên tục. Sự mài mòn cơ học, rung động hoặc hư hỏng vòng bi có thể làm gián đoạn quá trình xử lý nước thải. Bảo trì phòng ngừa, giám sát độ rung, các phụ tùng thay thế quan trọng và thiết bị dự phòng tùy chọn giúp giảm thời gian ngừng hoạt động ngoài dự kiến.
Hệ thống MVR yêu cầu người vận hành được đào tạo để quản lý hiệu suất máy nén, nồng độ nước thải và điều khiển tự động. Đào tạo về giám sát SCADA, quy trình khởi động, điều chỉnh tải và tắt khẩn cấp giúp duy trì sự ổn định trong vận hành và giảm thiểu hư hỏng thiết bị.
Lợi tức đầu tư (ROI) của MVR phụ thuộc vào chi phí thiết bị, giá hơi nước, giá điện, công suất bay hơi và số giờ vận hành hàng năm. Khoản tiết kiệm bổ sung có thể đến từ việc thu hồi nước, giảm lượng nước thải xử lý và giảm yêu cầu về hệ thống làm mát. Dữ liệu chi phí chính xác hỗ trợ đánh giá tài chính đáng tin cậy.
Đối với thiết bị bay hơi MVR xử lý 10 tấn nước mỗi giờ ở tốc độ 35 kWh/tấn, nhu cầu điện ước tính là 350 kW. Vận hành 8.000 giờ mỗi năm sẽ tiêu thụ khoảng 2,8 triệu kWh điện. Mức tiết kiệm và hoàn vốn thực tế phụ thuộc vào giá năng lượng tại địa phương, vốn đầu tư, chi phí bảo trì và hiệu suất so với thiết bị bay hơi hiện có.
Việc chuyển sang nén hơi cơ học đòi hỏi phải phân tích kỹ thuật và lập kế hoạch tài chính cẩn thận. Để tiếp tục cài đặt, hãy thực hiện các bước sau:
Kiểm tra mức tiêu thụ năng lượng nhiệt hiện tại của bạn và lập bản đồ so với tỷ lệ tiện ích điện tại địa phương để xác định tính khả thi về mặt kinh tế cơ bản.
Phân tích thành phần hóa học của nước thải hoặc sản phẩm cụ thể của bạn để xác định các yêu cầu cần thiết về luyện kim và các hạn chế về độ cao điểm sôi tiềm ẩn.
Hợp tác với các công ty kỹ thuật chuyên ngành để tiến hành thử nghiệm thí điểm, đảm bảo cấu hình máy nén và bộ trao đổi nhiệt được chọn phù hợp với động lực học chất lỏng chính xác của bạn.
Xây dựng một mô hình tài chính toàn diện tính đến tổng số tiền tiết kiệm được khi vận hành, bao gồm loại bỏ hơi nước, thu hồi nước và tránh phí xử lý để đảm bảo nguồn vốn cho dự án.
Đáp: Mức trung bình của ngành dao động từ 25 đến 70 kWh/tấn nước bốc hơi. Các hệ thống màng rơi được tối ưu hóa cao xử lý chất lỏng có độ nhớt thấp, nhiệt độ sôi thấp có thể đạt được hiệu suất từ 20 đến 30 kWh mỗi tấn.
Trả lời: Chi phí ban đầu cao hơn xuất phát từ máy nén cơ học đắt tiền, nhu cầu về diện tích bề mặt trao đổi nhiệt lớn hơn đáng kể do chênh lệch nhiệt độ thấp và yêu cầu tự động hóa phức tạp để quản lý máy tuabin.
A: Có, nhưng nó đòi hỏi phải nâng cấp vật liệu xây dựng. Việc xử lý hàm lượng clorua cao hoặc axit mạnh đòi hỏi phải sử dụng thép không gỉ Duplex, Super Duplex hoặc Titanium, điều này làm tăng đáng kể chi phí thiết bị.
Trả lời: Máy nén yêu cầu bảo trì định kỳ nghiêm ngặt, bao gồm thay dầu thường xuyên, kiểm tra phốt cơ khí, thay thế vòng bi và giám sát độ rung liên tục để ngăn ngừa những hỏng hóc nghiêm trọng và đảm bảo độ tin cậy lâu dài.
Trả lời: BPE cao có nghĩa là chất lỏng sôi ở nhiệt độ cao hơn nước tinh khiết. Điều này buộc máy nén phải đạt được tỷ số nén cao hơn để duy trì quá trình truyền nhiệt, đòi hỏi thiết bị mạnh mẽ hơn và tăng mức tiêu thụ điện năng.
Trả lời: Đối với hoạt động liên tục 24/7, việc giảm đáng kể chi phí năng lượng nhiệt thường mang lại thời gian hoàn vốn từ 1 đến 3 năm, tùy thuộc vào giá điện địa phương và chi phí loại bỏ của hơi nước trực tiếp.
